当我们拿起一个超市购物袋、一卷厨房保鲜膜，或是农田里铺开的地膜时，很少有人会想到，这些看似普通的塑料薄膜中，往往藏着一种来自矿山的天然矿物——碳酸钙。

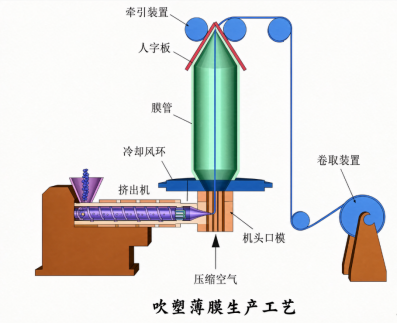

在塑料加工行业，尤其是聚乙烯（PE）吹膜工艺中，碳酸钙早已不是简单的“填充物”，而是参与调控薄膜物理结构、加工流变与成本平衡的关键组分。本文将从材料科学的角度，解析吹膜用碳酸钙的作用机理、技术参数与选用逻辑。

一、从矿石到薄膜：碳酸钙的角色转变

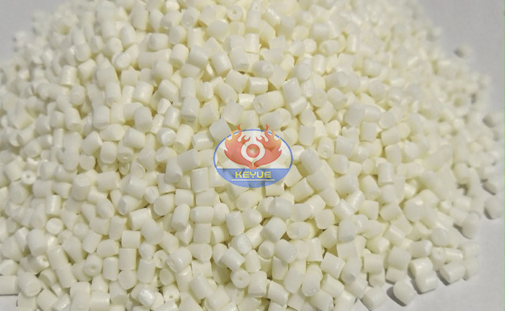

吹膜工艺中使用的碳酸钙，通常以“重质碳酸钙”或“碳酸钙填充母料”的形式存在。重质碳酸钙由天然方解石、大理石等矿石经机械研磨制成，保留了矿物原有的晶体结构；而填充母料则是将超细碳酸钙用相容性载体（如低密度聚乙烯）包裹造粒后的半成品，更便于与树脂均匀混合。

在聚乙烯吹膜中，碳酸钙颗粒分散于聚合物连续相中，形成“树脂—无机颗粒”两相体系。它既不像增塑剂那样改变分子链柔顺性，也不像交联剂那样改变化学结构，而是通过物理填充与界面作用，影响薄膜的力学性能、热行为与表观质量。

二、粒径与分布：决定薄膜完整性的核心参数

吹膜制品的厚度通常在10至100微米之间，这意味着任何尺寸显著大于膜厚的固体颗粒，都可能成为薄膜的薄弱点。

行业常说的“1250目”碳酸钙，本质上是指其粒度分布中累计通过率为1250目筛网（约10微米）的细度等级。但更严谨的评价指标是激光粒度分析给出的D97（97%颗粒小于该粒径）和D50（中位粒径）。对于吹膜级碳酸钙，通常要求D97 ≤ 10微米，D50控制在1至3微米范围内。

粒径过大会导致应力集中，薄膜在拉伸或充气过程中易从颗粒边缘产生微裂纹，进而引发穿孔或破袋；粒径过小则比表面积急剧增大，颗粒间范德华力增强，容易团聚形成二次颗粒，同样会在膜面形成肉眼可见的“鱼眼”或白点。因此，粒径分布越窄、大颗粒越少，薄膜的均匀性和完整性就越好。

三、表面改性：跨越“亲水—疏水”界面

碳酸钙属于极性无机矿物，表面富含羟基，而聚乙烯是非极性高分子。两者直接混合时，界面相容性差，颗粒难以被树脂充分润湿和包覆，容易在薄膜中形成团聚体，影响透明度和力学性能。

为解决这一问题，工业上普遍采用表面改性处理。通过硬脂酸、钛酸酯偶联剂或硅烷偶联剂等助剂，在碳酸钙颗粒表面形成一层有机分子膜，将原本亲水的表面转化为亲油表面。改性后的碳酸钙与聚乙烯基体的界面结合力显著增强，不仅分散更均匀，还能在一定程度上传递应力，减少因界面脱粘导致的强度下降。

这也是为什么同样标称“1250目”的碳酸钙，未经改性的产品可能在吹膜时频繁堵网、产生晶点，而经过良好改性的产品却能在较高添加量下仍保持稳定的加工性能。

四、碳酸钙对薄膜性能的多重影响

在合理添加范围内（通常为树脂质量的5%至30%，视薄膜用途而定），碳酸钙对吹膜制品的影响主要体现在以下几个方面：

力学性能的再平衡。适量碳酸钙的加入可以提高薄膜的刚性（弯曲模量），使购物袋、垃圾袋等制品更挺括、堆叠更稳定。但与此同时，断裂伸长率和抗撕裂性会随添加量增加而逐渐下降，因此需要根据终端用途在刚性与韧性之间寻找平衡点。

加工流变性的改变。碳酸钙颗粒的存在会影响熔体的黏弹行为。一方面，固体颗粒增加了熔体黏度；另一方面，它们也起到异相成核作用，影响薄膜冷却结晶过程，进而影响泡管稳定性和收卷效果。填充母料中的载体树脂和分散剂配方，正是为了调节这一流变响应而设计的。

开口与印刷适性。由于碳酸钙硬度高于聚乙烯，分散在薄膜表面的颗粒可以破坏膜层间的紧密贴合，减少薄膜粘连（即“开口性”），这对自动包装线和连卷袋生产尤为重要。同时，微细颗粒带来的适度表面微观粗糙化，有助于油墨附着，改善印刷清晰度。

成本与功能的综合优化。碳酸钙的价格远低于聚乙烯树脂，用其部分替代树脂是降低原料成本的直接手段。此外，碳酸钙的白色和高遮盖力可以减少钛白粉等其他白色颜料的使用量，在垃圾袋、快递袋等对白度有要求的制品中实现更经济的配方设计。

五、粉体还是母料？工艺选择的考量

吹膜企业在实际生产中面临一个选择：直接使用碳酸钙粉体，还是使用填充母料？直接添加粉体对混料设备要求较高，且粉尘控制、水分管理、批次稳定性都是需要解决的问题。填充母料则将分散工序前置到母料生产环节，以颗粒形态与树脂颗粒混合后直接投入挤出机，粉尘少、计量准、分散均匀性更有保障，尤其适合对薄膜外观一致性要求较高的应用场景。

六、选用建议：从指标出发，而非仅凭目数

在采购吹膜用碳酸钙或填充母料时，建议重点关注以下技术参数：

粒度分布：要求供应商提供D97、D50数据，而非仅标注目数；

白度：根据薄膜颜色要求选择，一般包装膜要求白度≥92%；

水分含量：粉体应控制在0.5%以下，母料应更低，以避免吹膜时产生气泡或断膜；

吸油值：反映颗粒表面状态和孔隙率，影响熔体流动性和分散性；

表面处理方式：明确是否经过改性、使用何种偶联剂，这直接关系与所用树脂的相容性。

有条件的企业应进行小试吹膜验证，观察膜面均匀性、开口性、力学强度和加工稳定性，用实际生产数据而非单一参数来指导选型。

七、结语

吹膜用碳酸钙，是材料科学中“以无机补有机、以结构换性能”的典型案例。它既不像树脂那样决定薄膜的基本骨架，也不像功能性助剂那样引人注目，却在成本控制、加工稳定和性能调控之间扮演着不可替代的角色。理解它的作用机理，掌握它的关键参数，才能让每一张薄膜在挺度、韧性、外观与成本之间找到最优解。这或许就是材料工程的魅力所在——在微观颗粒与宏观制品之间，藏着一门值得深究的学问。
