不少涂料厂都遇到过这种情况——换了一家报价更低的碳酸钙，粉体单价每吨便宜了几十块，投产之后却发现树脂用量悄悄往上走、粘度压不下来、漆膜还更容易出问题。算到最后，综合成本不降反升。问题往往不在粉体纯度，而在一个被大多数配方新手忽略的指标——吸油值。

一、吸油值到底是什么？

吸油值（Oil Absorption Value），指的是100 克粉体完全被油浸润、形成湿润团块所需要的亚麻籽油（或 DBP 邻苯二甲酸二丁酯）的克数。单位是 g/100g。

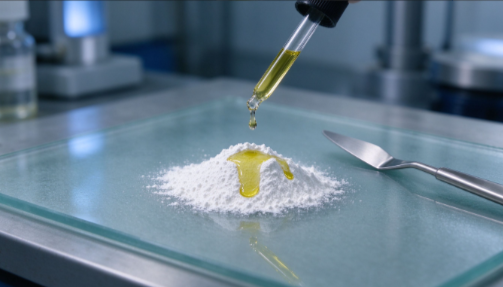

测定方法并不复杂：称取定量粉体放在磨砂玻璃板上，用滴定管逐滴加入精制亚麻籽油，同时用调墨刀反复研磨、调和，直到粉体与油从松散粉末变成一团湿润、不松散、不粘刀的"面团状"，记录用掉的油量。

这个数字看似只是一个实验室检测项，本质上回答的是一个问题：这堆粉体，到底要吃掉多少树脂才能被充分润湿、包裹、分散？

在涂料体系里，树脂是最昂贵的原材料组分。粉体吸油值越高，意味着要把它均匀分散进树脂体系，就必须投入更多树脂来包裹颗粒表面——这就是吸油值被称为"配方成本开关"的根本原因。

二、吸油值偏高，会引发四个连锁反应

这是最直观的成本账。吸油值高的粉体，每一份填充都要消耗更多树脂来润湿。同样添加 20% 的填料，吸油值从 25 升到 45，树脂用量可能被迫上浮几个百分点——而树脂的单价往往是碳酸钙的十倍甚至几十倍。粉体省下的那点差价，在树脂桶里加倍还了回去。

吸油值高的粉体在体系中会大量吸附树脂和溶剂，导致涂料初始粘度偏高、触变性增强。结果就是：为了达到施工粘度，不得不额外补加溶剂——VOC 上去了，固含下来了，漆膜厚度和干燥性能都受影响。对于无气喷涂、辊涂等对粘度敏感的施工工艺，这个问题尤为突出。

粉体吸油值高，往往意味着颗粒表面多孔、比表面积大、颗粒间空隙多。即便树脂用量跟上了，成膜后漆膜内部仍可能残留微小空隙，腐蚀介质（水汽、酸碱离子）更容易穿透。这对防腐涂料、船舶涂料、工业重涂体系来说，是直接影响涂层服役寿命的隐患。

高吸油值粉体在储存过程中会持续吸附体系中的树脂与分散剂，导致涂料越放越稠、分层、沉降，甚至出现"后增稠"。涂料厂最头疼的客诉之一——"客户放了三个月再用，搅不开了"——很多时候根子就在填料吸油值失控。

搞懂吸油值的来源，才能在选型和来料检验时抓住重点。碳酸钙的吸油值主要由以下四个因素决定：

影响因素	作用机理	选型启示
粒径与粒度分布	颗粒越细，比表面积越大，表面需要包覆的油越多；宽分布颗粒堆积更紧密，吸油值反而略低	超细钙吸油值天然偏高；面漆用超细粉必须接受更高吸油值，靠表面改性补偿
颗粒形状与表面形貌	不规则、片状、多孔颗粒空隙多，吸油值高；近球形、致密颗粒堆积紧密，吸油值低	同样是重钙，晶体形貌不同吸油值可差一倍
表面改性处理	脂肪酸/偶联剂包覆颗粒表面，形成疏水界面层，显著降低对树脂的吸附	改性是降低吸油值最直接有效的手段；未活化粉体在高填充体系里成本代价大
杂质与孔隙率	原矿品位低、煅烧不完全、颗粒内部多孔，会额外吸油	高品位原矿+精细分级，是低吸油值的基础

防腐底漆：填料总量大，成本敏感，可以用中等粒径、吸油值适中（15～25）的改性重钙，靠填充量压成本。防腐面漆：追求致密与耐介质，优先选低吸油值（12～18）的超细改性钙或硫酸钡，宁可少填一点，也要保证漆膜成膜质量。

这是最有效的工程手段。经过硬脂酸或偶联剂改性的碳酸钙，颗粒表面从亲水转为亲油，与树脂界面结合更牢，同时吸油值可下降 20%～30%。在 CPVC 等高敏感体系里，未改性粉体基本不建议直接使用——吸油值高只是表象，界面相容性差才是根源。

把低吸油值的硫酸钡、中等吸油值的改性重钙、高吸油值但能调流变的滑石粉按比例搭配，既控制综合吸油值，又兼顾硬度、流挂和成本。单一填料打天下的时代，在高端防腐体系里已经行不通了。

很多涂料厂入厂检验只看白度、细度、水分，恰恰漏掉了吸油值。建议把吸油值与粒度、pH、活化度并列作为碳酸钙来料的四项核心指标，建立批次波动容忍带——同一个产品，不同批次吸油值差出 10 个点，配方就会出问题。

在碳酸钙的所有指标里，吸油值可能是最不起眼、却最影响配方账本的一个。它不像白度那样肉眼可见，也不像粒度仪那样有漂亮的曲线，但它直接决定了你需要花多少树脂、加多少溶剂、漆膜能不能致密、客户储存三个月后会不会回来投诉。

对配方工程师而言，选粉体时多问一句"这款吸油值多少、改性工艺是什么"，往往比纠结每吨便宜五十块钱更有价值。

已经没有了
